Madagascrar-python

这里简单讲解如何在python中使用Madagascrar中的函数，读者需要自行安装好swig、Madagascrar、python、numpy等环境。

实际应用中有下列网址可供参考：
Madagascrar官方:https://reproducibility.org/wiki/Main_Page
Madagascrar模块介绍:https://reproducibility.org/RSF/
SWIG官方:http://www.swig.org/tutorial.html

安装完Madagascrar之后，即可在python中调用m8r module来使用其中的各种函数，本文以源码下/src/bei/ft1/autocor/SConstruct为例简单讲述如何在python中调用Madagascrar中的函数。autocor源码主要展示了利用spike和causint函数来创建不同信号。我们经常需要在python脚本中实现各类数学变换以满足开发需求，通过python调用Madagascrar中相关函数的方式能够极大的简化我们的开发过程，提升开发效率。

首先，在/src/bei/ft1/autocor路径下打开terminal，执行scons命令，即可按照脚本SConstruct中命令的顺序获得所需要的文件，下面我们逐条语句解释SConstruct中出现的各种Madagascrar命令，并以纯numpy语句和python中Madagascrar语句(m8r.command)两种形式来实现相同功能。以下语句均在Linux环境下Jupyter notebook中完成。

引入相关模块

import m8r, os, math
import numpy as np
import matplotlib.pyplot as plt
n1 = 128
def integrate(d):
    t = 0
    d_copy = np.zeros_like(d)
    for i in range(n1):
        t += d[i]
        d_copy[i] += t
    return d_copy

Spike

`SConstruct`源码

1	Flow('spike',None,'spike n1=%d o1=0 d1=1 label1=" " ' % n1)

该语句通过spike函数（可在terminal中输入sfspike查看该函数的功能及所需参数，当需要查看Flow中出现函数的doc时，需要在该命令前加前缀sf）创建了一个共n1=128个采样点、每个采样点的值均为1的一维信号，并将其生成的文件保存在./spike.rsf中。

在python中读取rsf文件，需要用到m8r中的Input函数：

1	spike_file = m8r.Input(os.path.join(root_path, 'spike.rsf'))

当需要读取该文件中的数据时，需要用的read方法：

1	spike = spike_file.read()

此时，./spike.rsf文件中的数据就已经被保存到了名为spike的numpy变量中。

`m8r`方法

使用如下语句即可在python中调用Madagascrar函数：

n1 = 128
spike_op = m8r.spike(n1=n1, o1=0, d1=1, label1=" ")
spike2 = np.zeros(n1)
spike2 = spike_op.apply(spike2)

首先，m8r.spike(n1=n1, o1=0, d1=1, label1=" ")创建了一个operation赋值给spike_op，表示需要进行的运算；同时我们创建一个元素均为0的一维数据spike2，其数据类型为float64，使用spike_op的apply方法即可即可将该运算的结果赋值给spike2，此时spike2的数据类型已经变为了float32。

`numpy`方法

1 2	n1 = 128 spike3 = np.ones(n1, dtype=np.float32)

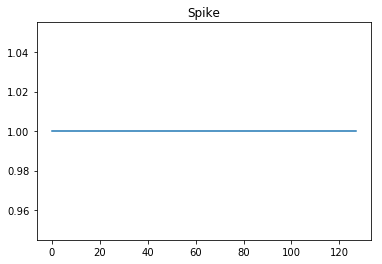

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Cos

该示例使用math函数生成了一个角频率为(2*math.pi*6/n1)的弦信号。

`SConstruct`源码

1	Flow('cos','spike','math output="cos(%gx1)" ' % (2math.pi*6/n1))

读取源码所生成的数据：

1 2	cos_file = m8r.Input(os.path.join(root_path, 'cos.rsf')) cos = cos_file.read()

`m8r`方法

1 2	cos_op = m8r.math(output="cos(%gx1)"%((2np.pi*6/n1))) cos2 = np.zeros(n1, dtype=np.float32)

`numpy`方法

1
2
3

w = 2*np.pi*6/n1
x = np.arange(0, n1, 1, dtype=np.float32)
cos3 = np.cos(w*(x)).astype(np.float32)

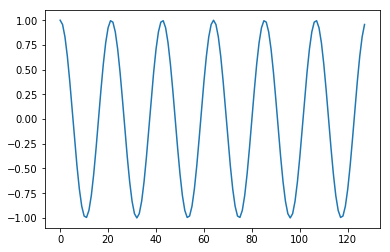

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Sinc

该示例通过spike函数生成了一个采样函数。

`SConstruct`源码

1
2
3

Flow('sinc','spike',
     'math output="%g*(x1+%g)" | math output="sin(input)/input" ' %
     (12*math.pi/n1,1-0.001-n1//2)

读取数据：

1 2	sinc_file = m8r.Input(os.path.join(root_path, 'sinc.rsf')) sinc = sinc_file.read()

`m8r`方法

sinc_op1 = m8r.math(output="%g*(x1+%g)"%((12*np.pi/n1,1-0.001-n1//2)))
sinc_op2 = m8r.math(output="sin(input)/input")
sinc2 = np.zeros(n1)
sinc2 = sinc_op2.apply(sinc_op1.apply(sinc2))

`numpy`方法

1 2	x = (12math.pi/n1)(np.arange(0, n1, 1)+1-0.001-n1//2) sinc3 = np.sin(x)/x

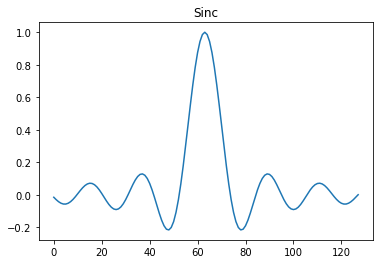

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Widebox

该示例使用spike生成了一个有两个尖脉冲的信号，并使用causint对其积分得到门信号。

`SConstruct`源码

1
2
3

Flow('widebox',None,
     'spike n1=%d o1=0 d1=1 nsp=2 k1=%d,%d mag=1,-1 | causint' %
     (n1,n1//8+1,n1//8+3*n1//16))

`m8r`方法

widebox_op1 = m8r.spike(n1=n1, o1=0, d1=1, nsp=2, k1=[n1//8+1,n1//8+3*n1//16], mag=[1,-1])
# signal
widebox2 = np.zeros(n1)
widebox2 = widebox_op1.apply(widebox2)
# apply intergrate
widebox_op2 = m8r.causint()
widebox2 = widebox_op2.apply(widebox2)

`numpy`方法


widebox3 = np.zeros(n1)
widebox3[n1//8] = 1
widebox3[n1//8+3*n1//16-1] = -1

temp = np.zeros_like(widebox3)
# apply intergrate
temp = integrate(widebox3)

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

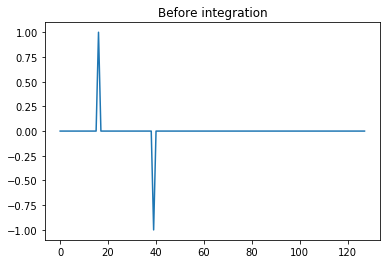

积分前：

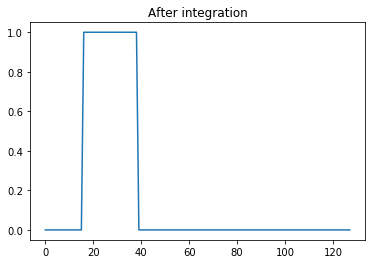

积分后：

Narrowbox

与上类似。

`SConstruct`源码

1
2
3

Flow('narrowbox',None,
     'spike n1=%d o1=0 d1=1 nsp=2 k1=%d,%d mag=1,-1 | causint' %
     (n1,n1//8+1,n1//8+n1//16))

`m8r`方法

narrowbox_op1 = m8r.spike(n1=n1, o1=0, d1=1, nsp=2, k1=[n1//8+1,n1//8+n1//16], mag=[1,-1])
narrowbox2 = np.zeros(n1)
narrowbox2 = narrowbox_op1.apply(narrowbox2)
# apply intergrate
narrowbox_op2 = m8r.causint()
narrowbox2 = widebox_op2.apply(narrowbox2)

`numpy`方法

narrowbox3 = np.zeros(n1)
narrowbox3[n1//8] = 1
narrowbox3[n1//8+n1//16-1] = -1

temp = np.zeros_like(narrowbox3)
# apply intergrate
temp = integrate(narrowbox3)

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：
积分前：

积分后：

Twin

该示例生成了一个具有两个尖脉冲的信号。

`SConstruct`源码

1 2	Flow('twin',None, 'spike n1=%d o1=0 d1=1 nsp=2 k1=1,%d' % (n1,1+3*n1//16))

`m8r`方法

1
2
3

twin_op = m8r.spike(n1=n1, o1=0, d1=1, nsp=2, k1=[1,1+3*n1//16])
twin = np.zeros(n1)
twin = twin_op.apply(twin)

`numpy`方法

1
2
3

twin2 = np.zeros(n1)
twin2[0] = 1
twin2[3*n1//16] = 1

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Double

该示例使用spike生成了一个具有四个尖脉冲的信号，并使用causint对其进行积分。

`SConstruct`源码

1
2
3

Flow('doublebox',None,
     'spike n1=%d o1=0 d1=1 nsp=4 k1=1,%d,%d,%d mag=1,-1,1,-1 | causint' %
     (n1,n1//16,1+3*n1//16,n1//16+3*n1//16))

`m8r`方法

double_op1 = m8r.spike(n1=n1, o1=0, d1=1, nsp=4, k1=[1, n1//16,1+3*n1//16,n1//16+3*n1//16],
                       mag=[1,-1,1,-1])
double_op2 = m8r.causint()
double2 = np.zeros(n1)
double2 = double_op1.apply(double2)

`numpy`方法

doublebox2 = np.zeros(n1)
for idx, value in zip([0,n1//16-1,3*n1//16,n1//16+3*n1//16-1], [1,-1,1,-1]):
    doublebox2[idx] = value
doublebox2 =  integrate(doublebox2)

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

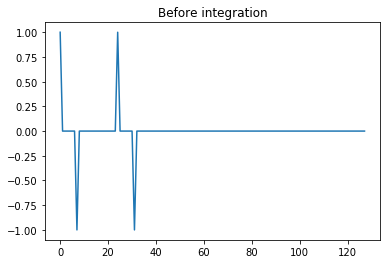

积分前：

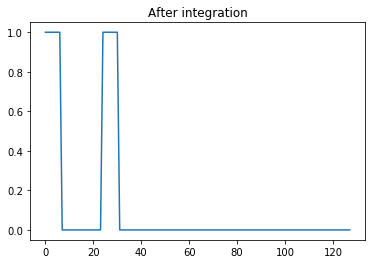

积分后：

Combs

`SConstruct`源码

combs = [
    range(1,1+n1//2,4),
    range(1,1+n1//4,4),
    range(1,1+n1//2,8),
    range(1,1+n1//4,8),
    range(1,1+n1,32)
    ]
for case in range(len(combs)):
    comb = combs[case]
    name = 'comb%d' % case
    Flow(name,None,
         'spike n1=%d o1=0 d1=1 nsp=%d k1=%s' %
         (n1,len(comb),','.join(map(str,comb))))
    signals.append(name)
    labels = labels + ':cmb%d' % (case+1)

`m8r`方法

comb_idx = 4 #\in [0,4)
assert comb_idx<=4, 'comb_idx must <= 4!'
k_list = [int(i) for i in map(str,combs[comb_idx])]
comb0_op = m8r.spike(n1=n1, o1=0, d1=1, nsp=len(combs[comb_idx]), k1=k_list)
comb0_2 = np.zeros(n1)

`numpy`方法

comb_idx = 4 #\in [0,4)
assert comb_idx<=4, 'comb_idx must <= 4!'
k_list = [int(i) for i in map(str,combs[comb_idx])]
comb0_3 = np.zeros(n1)
k_list2 = [i-1 for i in k_list]
comb0_3[k_list2]=1

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Exponent

该示例使用math生成了指数型信号。

`SConstruct`源码

1 2	Flow('exponent','spike', 'math output="exp(-%g(2x1-%d))" ' % (8./n1,n1-2))

`m8r`方法

1
2
3

exponent2_op = m8r.math(output="exp(-%g*(2*x1-%d))"%(8./n1,n1-2))
exponent2 = np.zeros(n1)
exponent2 = exponent2_op.apply(exponent2)

`numpy`方法

1 2	x = np.arange(0, n1, 1) exponent3 = np.exp(-(8./n1)(2x-(n1-2)))

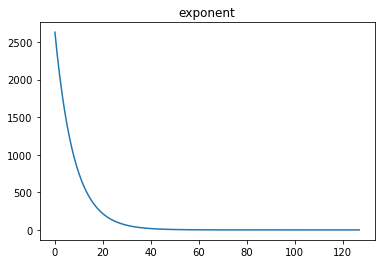

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

Gaussian

该示例使用spike和math生成Gaussian信号。

`SConstruct`源码

1
2
3

Flow('gaussian','spike',
     'math output="%g*(2*x1-%d)" | math output="exp(-input*input)" ' %
     (8./n1,n1-2))

`m8r`方法

gaussian_op1 = m8r.math(output="%g*(2*x1-%d)"%(8./n1,n1-2))
gaussian_op2 = m8r.math(output="exp(-input*input)")
gaussian2 = np.ones(n1)
gaussian2 = gaussian_op2.apply(gaussian_op1.apply(gaussian2))

`numpy`方法

x = np.arange(0, n1, 1)
gaussian3 = np.zeros(n1)
gaussian3 = 8./n1*(2*x-(n1-2))
gaussian3 = np.exp(-gaussian3*gaussian3)

使用plt.plot对以上三种方法所得到的数据进行绘图，均可得到如下所示图件：

White

该示例使用noise生成白噪。

`SConstruct`源码

1	Flow('white','spike','noise type=n seed=1990 \| math output="2*(input-1)" ')

`m8r`方法

white_op1 = m8r.noise(type=False, seed = 1990)
white_op2 = m8r.math(output="2*(input-1)")
white2 = np.ones(n1)
white2 = white_op2.apply(white_op1.apply(white2))

`numpy`方法

1 2	white3 = np.random.random(n1)+0.5 white3 = 2*(white3-1)

注：m8r与numpy种子设置方法不同，获取的随机数结果不同。

colored

该示例使用smooth对生成的白噪(m8r)信号进行平滑。

`SConstruct`源码

1	Flow('colored', 'white', 'smooth rect1=3')

`m8r`方法

1
2
3

colored_op = m8r.smooth(rect1=3)
colored = np.zeros(n1)
colored_op = colored_op.apply(white2)

`numpy`方法

未阅读其中的平滑函数。
使用plt.plot对所得到的数据进行绘图，均可得到如下所示图件：
平滑前：

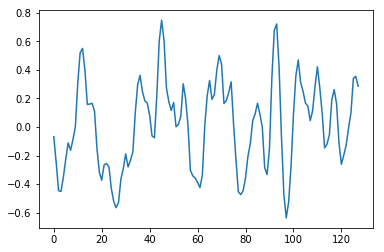

平滑后：

Madagascrar-python

引入相关模块

Spike

SConstruct源码

m8r方法

numpy方法

Cos

SConstruct源码

m8r方法

numpy方法

Sinc

SConstruct源码

m8r方法

numpy方法

Widebox

SConstruct源码

m8r方法

numpy方法

Narrowbox

SConstruct源码

m8r方法

numpy方法

Twin

SConstruct源码

m8r方法

numpy方法

Double

SConstruct源码

m8r方法

numpy方法

Combs

SConstruct源码

m8r方法

numpy方法

Exponent

SConstruct源码

m8r方法

numpy方法

Gaussian

SConstruct源码

m8r方法

numpy方法

White

SConstruct源码

m8r方法

numpy方法

colored

SConstruct源码

m8r方法

numpy方法

其它函数的使用，举一反三即可（在terminal中查找函数的参数，然后使用m8r.command的方式来调用）。
