Madagascrar之rsf/su/rsflab16

发表于 分类于 Valine：
简要介绍了Madagascrar中速度分析、动校正等模块的使用。

本文介绍的是Madagascrar源码book中的rsf/su/rsflab16示例程序，该源码程序主要介绍的是如何使用Madagascrar对地震数据进行动校正(sfnmo)、taup变换(sfradon)、速度分析(sfvscan)、去动校正(sfinmo)等。
如何在python中读取RSF文件/输出numpy数据到RSF文件，请参考《Madagascrar之RSF文件输入与输出》一文。

动校正(NMO)

rsf/su/rsflab16/SConstruct中有两处使用了nmo命令，第一处为动校正、第二处为去动校正。

动校正命令如下：

1
2
Flow('nmo','cdp265 offset265 vel',
     'nmo half=n offset=${SOURCES[1]} velocity=${SOURCES[2]}')

通过以上Flow命令可以看出，Madagascrar中的动校正模块sfnmo需要有三个输入文件，也就是说，如果我们想要在Python中使用m8r.nmo，除了numpy格式的输入数据外，还需额外输入偏移距数据offset以及速度数据velocity。《Madagascrar之RSF文件输入与输出》中我们提到，由于无法直接将numpy数据作为参数输入到m8r.command中，我们只能先将数据以规定的RSF文件格式输入到磁盘中，然后再将文件路径作为参数传入函数中。即m8r.nmo(offset=np.array(offset), velocity=np.array(offset))是不可行的，m8r.nmo(half=False, offset='./offset.rsf', velocity='./vel.rsf'.apply(np.array(cdp))才能得到正确结果。

为方便起见，我们仍旧使用之前封装的warpper函数来读取rsf文件，代码如下所示：

1
2
3
4
5
6
7
nmo_op = m8r.put(d1=0.004,
				 o1=0).nmo(half=False,
                       	   offset=warp.offset265.__file_path__,
                           velocity=warp.vel.__file_path__)
nmo = nmo_op.apply(warp.cdp265.data)
warp.__set_attr_by_name__('nmo')
print(np.all(nmo==warp.nmo.data))

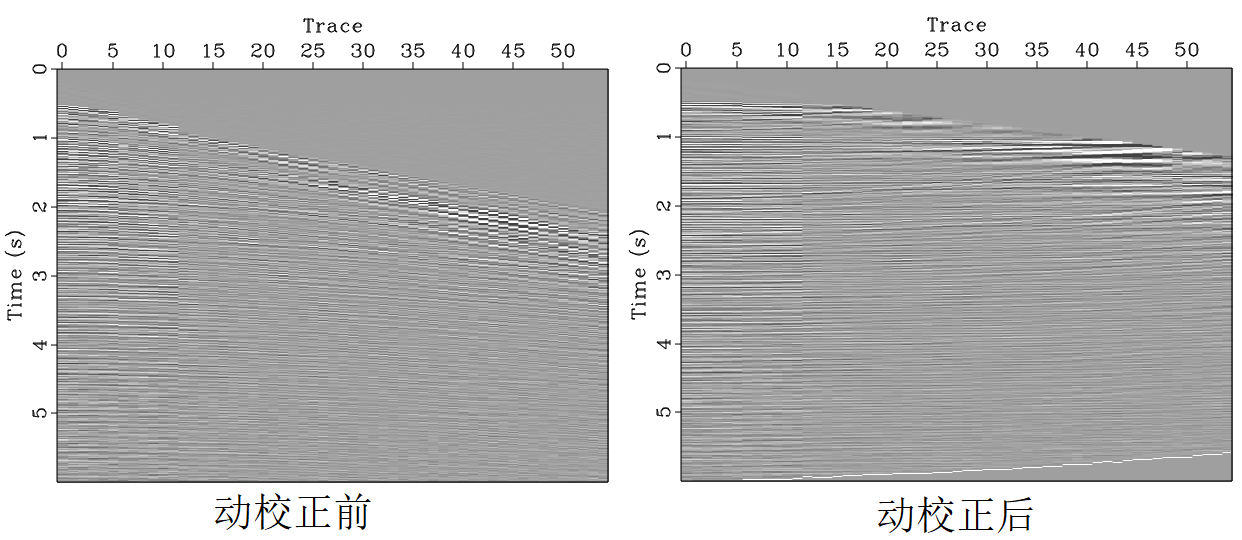

上面的代码中，我们首先定义了一个动校正算子nmo_op，然后我们将需要的参数(时间采样间隔d1，起始时间o1)输入到put中，将nmo需要的参数输入到其函数中(offset和velocity的参数分别为使用warp.__set_attr_by_name__('offset265')和warp.__set_attr_by_name__('vel')读取的RSF文件路径，这些文件均可以通过执行scons命令来生成)。通过查看最后输出是否为True来判断所生成动校正数据与源码最终结果的异同。另外，这里动校正的速度为1500m/s。
去动校正
去动校正命令如下：
1
Flow('sign','sign2 vel','inmo half=n velocity=${SOURCES[1]}')

使用方法与动校正相似，定义算子的时候需要将速度文件的路径作为参数传入，这里不做赘述。

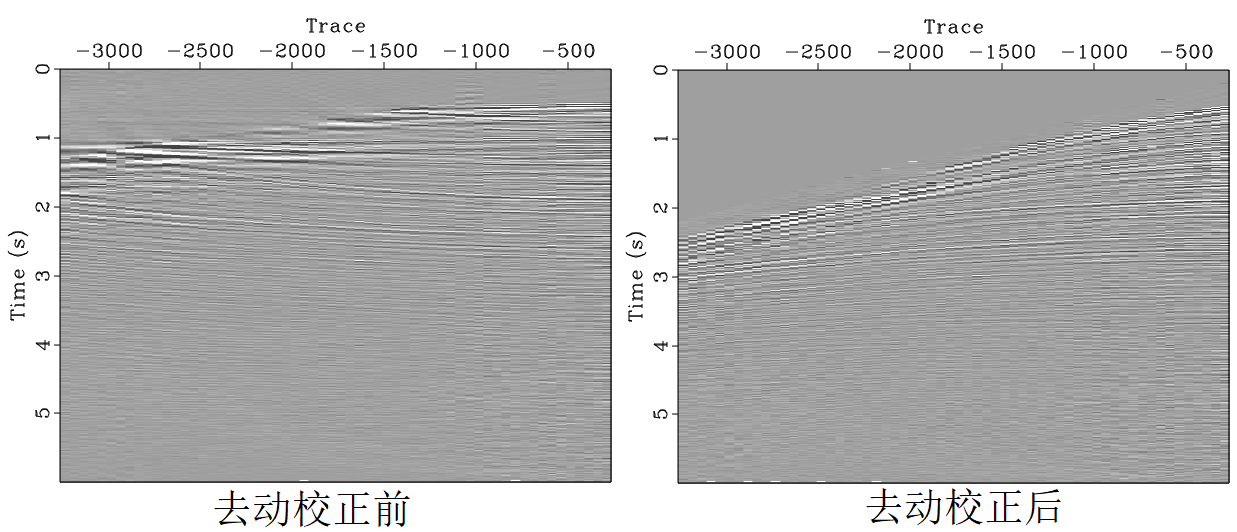

去动校正

抛物线taup变换

Radon变换示例可参考《Madagascrar之线性Radon变换》。在sfradon中，由常规拉东变换到抛物线拉东变换，我们只需要将参数parab设置为y（默认为n，在python中则需要设置为True）即可。
SConstruct源码为：

1
2
Flow('taup','nmo offset265 ',
     'radon parab=y x0=1000 np=251 dp=0.002 p0=-0.25 offset=${SOURCES[1]}')

对应的Python版实现为：
1
2
3
4
5
6
7
taup_op = m8r.put(d1=0.004).radon(parab=True,
								  x0=1000,
								  np=251,
 							      dp=0.002,
								  p0=-0.25,
								  offset=warp.offset265.__file_path___)
taup = taup_op.apply(warp.nmo.data)

同样的，warp.nmo.data为通过warp.__set_attr_by_name__('nmo')读取的nmo.rsf文件中的数据。

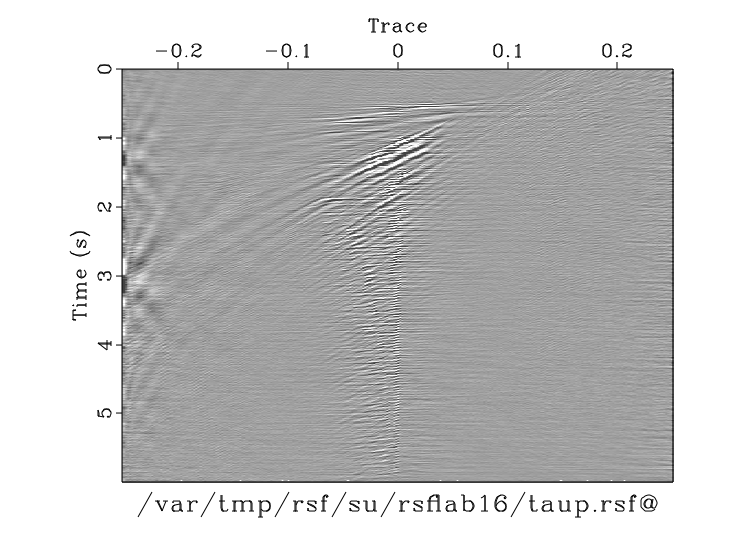

taup变换
这里展示的图片为对原始炮集(即上面的动校正前数据)进行$taup$变换后的结果。

速度分析

速度分析也需要额外输出偏移距的RSF文件作为参数，所以我们要将偏移距数据按照格式写入文件。
脚本命令为：

1
2
3
4
5
# Velocity analysis
Flow('scan','cdp265 offset265',
     'vscan semblance=y half=n offset=${SOURCES[1]} dv=15 v0=1450 nv=200')
Flow('scan2','sign',
     'vscan semblance=y half=n dv=15 v0=1450 nv=200')

对应的Python版实现为：
1
2
3
4
5
6
7
8
9
vscan_op = m8r.put(o1=float(o1),
                   d1=float(d1)).vscan(semblance=True,
		                               half=False,
		                               offset='./offset265_.rsf',
		                               dv=15,
		                               v0=1450,
		                               nv=200)
vscan = vscan_op.apply(warp.cdp265.data)
vscan2 = vscan_op.apply(warp.sign.data)

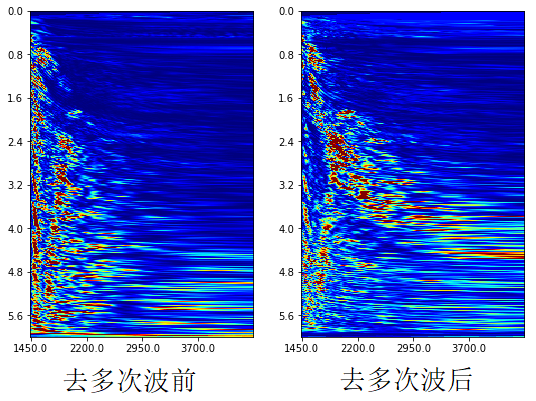

taup变换

上图中，横轴表示速度(m/s)，纵轴表示为时间(s)。
